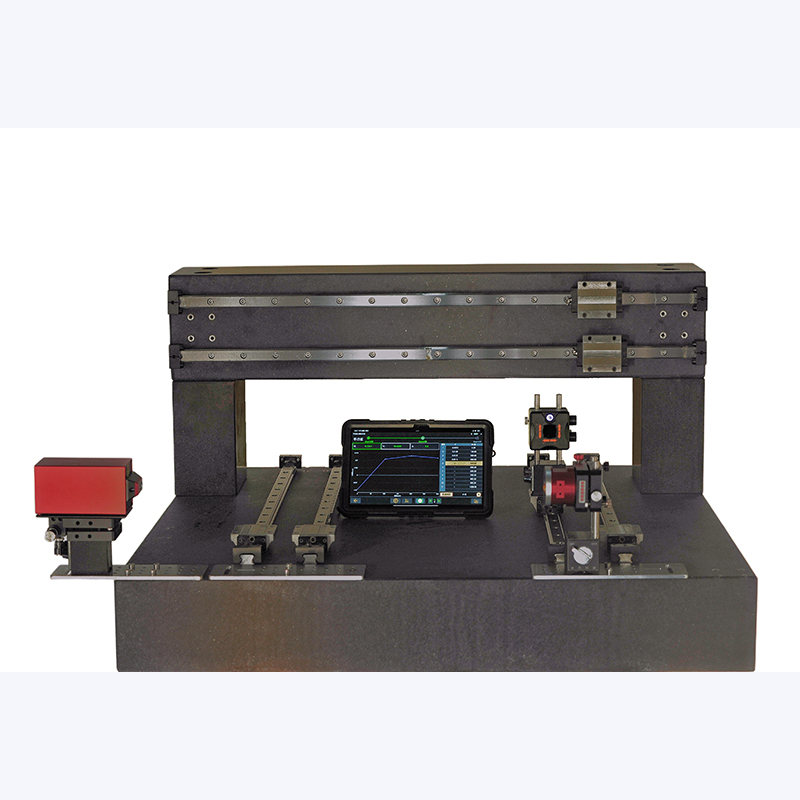

激光平直度检测仪 G600

产品型号：G600

产品厂家：山东欧特讯分析仪器有限公司

产品简介：

激光平直度测量仪设计用于测量机器的几何量误差，配有专用的机床测量组件，相较于千分表、自准直仪和干涉仪等仪器，其测量速度更快.操作更简单，功能更强大。

可安装在机床床身本体上，确保导轨的直线度、垂直度、平面度、平行度和机器调平均符合规格。本设备能够在机器装配、维护和维修过程中测量几何量误差，精确地准直从而确保床身本体的状况达到最佳。

更新时间：2026-08-20 11:29:30

产品详细介绍

一、产品介绍

二、功能特点

1.该组件是执行大跨距平行度或垂直度测量时所需的额外附件。它允许在不移动发射器的情况下测量两个或多个名义上相互平行的直线度或垂直关系。

精准-采用XY两维位置传感器直接记录双向偏离，无需将角度计算结果转换为直线度:各轴采用同一高精度五棱镜，可抵消棱镜误差

便捷-激光光束可通过五棱镜实现360°偏转。提供多种调整机构，可轻松实现准直。最大范围可达40m。适用于各种类型的导轨校准

灵活-可选配三脚架，用于空间有限而不能直接安装发射器的场合，

2.该测量仪包含一套机床测量组件，专门用于提高测量重复性和精度，这套组件适用于不同的机床尺寸和配置。

直观的软件界面，指导用户完成安装和测量过程，无电缆设计，确保安装和测量的灵活性，装夹快捷，保证重复性和精度，同时缩短安装时间，保证灵活性，一套通用组件，适用于不同机床配置的多种测量任务

三、技术参数：

激光平直度测量仪
直线度 Straightness
测量距离 Laser distance	40m
测量范围 Measurement range	± 5mm
系统精度 System accuracy	±(1μm+1%A)
	A:最大显示值(μm) A:Max indication/μm
平行度 Parallelism
测量范围 Measurement range	±5mm
测量精度 (使用棱镜) Measurement accuracy with prism	±(4+2/M+0.01A/M)μm/m(夹角angle) ±(2+4M+0.01A)μm(点间距point spacing)
测量精度 (不使用棱镜) Measurement accuracy without prism	±(2/M+0.01A/M)μm/m(夹角angle) ±(1+0.01A)μm(点间距point spacing)
	A:最大显示值(μm),M:基准面或基准轴的长度(m) A:Max Indication/μm M:MAXmeasurement distance/m
垂直度 Perpendicularity
测量范围 Measurement range	±5mm
测量精度 Measurement accuracy	±(4+2/M+0.01A/M)μm/m
	A:最大显示值(μm),M:基准面或基准轴的长度(m) A:Max Indication/μm M:MAXmeasurement distance/m
